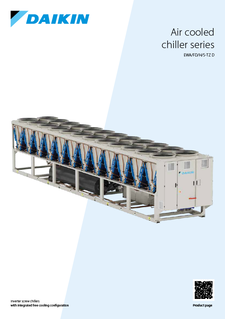

EWA_FD_H_S-TZ D brochure (ECPEN24-404) LR
PDF | 851.22KB
TZ D rashladni uređaji s integriranom konfiguracijom slobodnog hlađenja
2 verzije proizvoda
- Standardni rashladni uređaj
- Rashladni uređaj sa slobodnim hlađenjem
Dostupne su 3 radne tvari
- R-1234ze (EWA/FH)
- R- 513A (EWA/FS)
- R-134a (EWA/FD)
4 razine učinkovitosti
- Plava (B-)
- Srebrna (S-)
- Zlatna (X-)
- Platinasta (P-)
Raspon učinka
Radno područje
Pregled proizvoda
Prednosti proizvoda
1. Dizajn Daikin jednovijčanog kompresora
Dizajn Daikin jednovijčanog kompresora. Ova vrsta tehnologije osmišljena je da bude iznimno pouzdana, čak i u okruženjima s teškim uvjetima. Zbog glavnog rotora, koji je uravnotežen u radijalnom i u aksijalnom smjeru, ležaj kompresora osigurava iznimno visoku pouzdanost.
2. Iznimna pouzdanost koju osigurava Daikin interno izrađeni inverter
Dva odvojena i neovisna kruga radne tvari osiguravaju maksimalnu sigurnost i jednostavnost održavanja.
3. Revolucionarna učinkovitost zahvaljujući Daikin interno izrađenom VFD-u i varijabilnom volumnom omjeru
Daikinov varijabilni frekvencijski pogon (VFD) omogućava optimalan rad jedinice jer smanjuje i kontrolira pogonske troškove u svim radnim uvjetima. Interno izrađeni jednovijčani kompresor integriran je s varijabilnim volumnim omjerom (VVR), koji modulira omjer kompresije i poboljšava učinkovitost kompresora u raznim uvjetima okoline.
KLIMATIZACIJA: POTREBA KOJA UTJEČE NA POGONSKE TROŠKOVE
DAIKIN: PAMETAN IZBOR ZA SMANJENJE POGONSKIH TROŠKOVA
4. Integrirani Daikin aktivni harmonički filtar
Aktivni harmonički filtri (AHF-ovi) smanjuju harmoničko izobličenje u električnim sustavima i kompenziraju harmoničke struje u stvarnom vremenu, čime poboljšavaju kvalitetu snage sustava. Daikin aktivni harmonički filtar potpuno je integriran u rashladni uređaj.
Pod pojmom „potpuna integracija” podrazumijeva se da:
- nije potreban dodatni prostor
- nije potrebna dodatna ugradbena aktivnost
- je cijeli sklop tvornički ispitan
- ne iziskuje dodatno održavanje.
5. Daikin TZ D jedinice ekstremno su kompaktne
Usprkos načinu rada slobodnog hlađenja, Daikin TZ D jedinice ekstremno su kompaktne. Razlog je poseban redizajn odjeljka kondenzatora, kojim ne samo da se smanjuje potreban prostor, već se usto poboljšava učinkovitost cjelokupnog sustava.
6. Konfiguracija slobodnog hlađenja ne iziskuje dodatni prostor
Ne zauzima se dodatni prostor u usporedbi sa standardnim rashladnim uređajem bez značajke slobodnog hlađenja.
Integracija dodataka
7. Široko radno područje
TZ D jedinice mogu raditi u cijelom nizu uvjeta, što ih čini prikladnima za razne vrste primjene. Mogu osiguravati rashlađenu vodu za svrhe primjene, kao što su klizališta s temperaturama do -15 °C, dok su istovremeno prikladni za podatkovne centre kojima su potrebne više izlazne temperature isparivača do 30 °C. Ova svestranost osigurava iznimnu fleksibilnost te omogućava TZ D jedinicama da rade učinkovito u cijelom nizu okruženja i klimatskih podneblja
Radno područje
Oporavak topline za optimizaciju potrošnje energije
8. Mogućnost integracije opcija za potpun ili djelomičan oporavak topline
Time se omogućava oporavak dijela ili cjelokupne topline koja se proizvodi tijekom postupka hlađenja. Također, time se poboljšava energetska učinkovitost i smanjuju pogonski troškovi. Uz potpuni oporavak topline, jedinica je opremljena dodatnim kondenzatorom po krugu za proizvodnju tople vode. Uz djelomični oporavak topline, jedinica je opremljena jednim predhladnjakom po krugu za proizvodnju tople vode. Ovaj sustav oporavka topline omogućava proizvodnju tople vode, koja se može upotrebljavati u različite svrhe i za različite potrebe.
Kada je oporavak topline uključen, jedinica učinkovitosti koja se treba uzeti u obzir nije EER (omjer energetske učinkovitosti) jer se odnosi samo na efekt hlađenja jedinice. Uz oporavak topline, jedinica također pruža energiju grijanja koja bi se i dalje morala pružati putem drugog izvora. Ukupan omjer učinkovitosti (TER) definira se na sljedeći način:
TER = kapacitet hlađenja + kapacitet grijanja
───────────────────────────────
ulazna snaga
Korisna integracija za razne primjene
9. Dostupna je opcija nadziranja rada
Informacije o radu jedinice dostupne su izravno putem njezina upravljačkog sustava, koji pruža podatke u stvarnom vremenu i povijesne podatke o jedinici. Time se omogućavaju nadzor učinkovitosti jedinice i provedba potrebne prilagodbe za održavanje optimalnih performansi. Zahvaljujući praćenju podataka moguće je pravovremeno prepoznati neuobičajenosti ili odstupanja, čime se omogućava prepoznavanje potencijalnih problema i upravljanje njima prije nego što dovedu do kvarova.
10. Ove jedinice mogu se integrirati u složen sustav koji se sastoji od više Daikin jedinica
Učinkovito upravljanje ovom grupom jedinica ključno je za optimizaciju vremena rada i osiguravanje pravilna funkcioniranja. Ono se može postići opcijski dostupnim Intelligent Managerom za rashladne uređaje (iCM), koji optimizira sustave koji sadržavaju do 8 jedinica, kao i alatom za daljinski nadzor putem oblaka Daikin on Site. Daikin iCM može se povezati s alatom Daikin on Site, nadzornom platformom koja se temelji na oblaku te koja predstavlja sučelje sa sustavima za upravljanje zgradama (BMS).
Konfiguracija slobodnog hlađenja
Otvoren krug (s glikolom)
Sustav slobodnog hlađenja osmišljen je za hlađenje tekućine izvlačenjem hladne energije iz okruženja. Kada je vanjska temperatura viša od temperature tekućine, jedinica pruža kapacitet hlađenja samo upotrebom kompresora (mehanički način rada hlađenja). Kada temperatura okoline padne ispod temperature tekućine koja ulazi u jedinicu, vanjski zrak može se upotrebljavati za hlađenje tekućine prije nego što dospije do isparivača, čime se prelazi s djelomičnog na potpuno slobodno hlađenje u skladu s varijacijom temperature okoline.
Zatvoren krug (bez glikola)
Pločasti lemljeni izmjenjivač topline jedinice stvara zatvoren krug s izmjenjivačem za slobodno hlađenje i posebnom pumpom. U ovom sustavu glikol protječe samo interno zatvorenim krugom. Opcija bez glikola radi uz sustav „zatvorenog kruga”, pružajući usklađeno i učinkovito rješenje za svrhe primjene u kojima se preferira izbjegavanje upotrebe glikola. Neke od njegovih prednosti su mogućnost pružanja znatnih ušteda troškova jer izbjegavanje glikola u korisnikovu sustavu olakšava održavanje i poboljšava cjelokupnu učinkovitost. U industrijskim postupcima smanjuje rizik kontaminacije te osigurava da se kvaliteta proizvoda ne kompromitira.
3 ključne prednosti konfiguracija bez glikola
