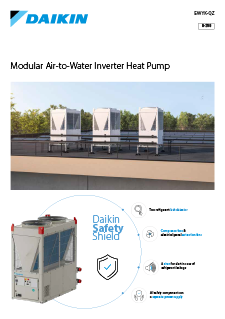

EWYK-QZ Product catalogue
PDF | 897.41KB
Stvorena za zgrade koje zahtijevaju više.
Daikin EWYK-QZ modularna je inverterska dizalica topline zrak-voda koja upotrebljava radnu tvar R-290, projektirana za skaliranje od jednog modula od 135 kW do 2000 kW u više nizova.
Njezin „Plug and Play” dizajn omogućuje dodavanje modula jedan pokraj drugog kako vaš projekt raste, što ga čini jednako prikladnim za nove instalacije, velike preinake i zahtjevna industrijska okruženja.
Jedan sustav, neograničen potencijal.
Modularni sustav „Plug and Play”
Fleksibilna skalabilnost i modularna instalacija do 2000 kW.
Sustav raste s vašim projektom, omogućujući postupno dodavanje modula u skladu s planom razvoja zgrade. Jedinice se mogu instalirati jedna pokraj kako bi se smanjila površina ugradnje, uz do četiri niza od četiri modula i do 60 mogućih konfiguracija u jednom sustavu.

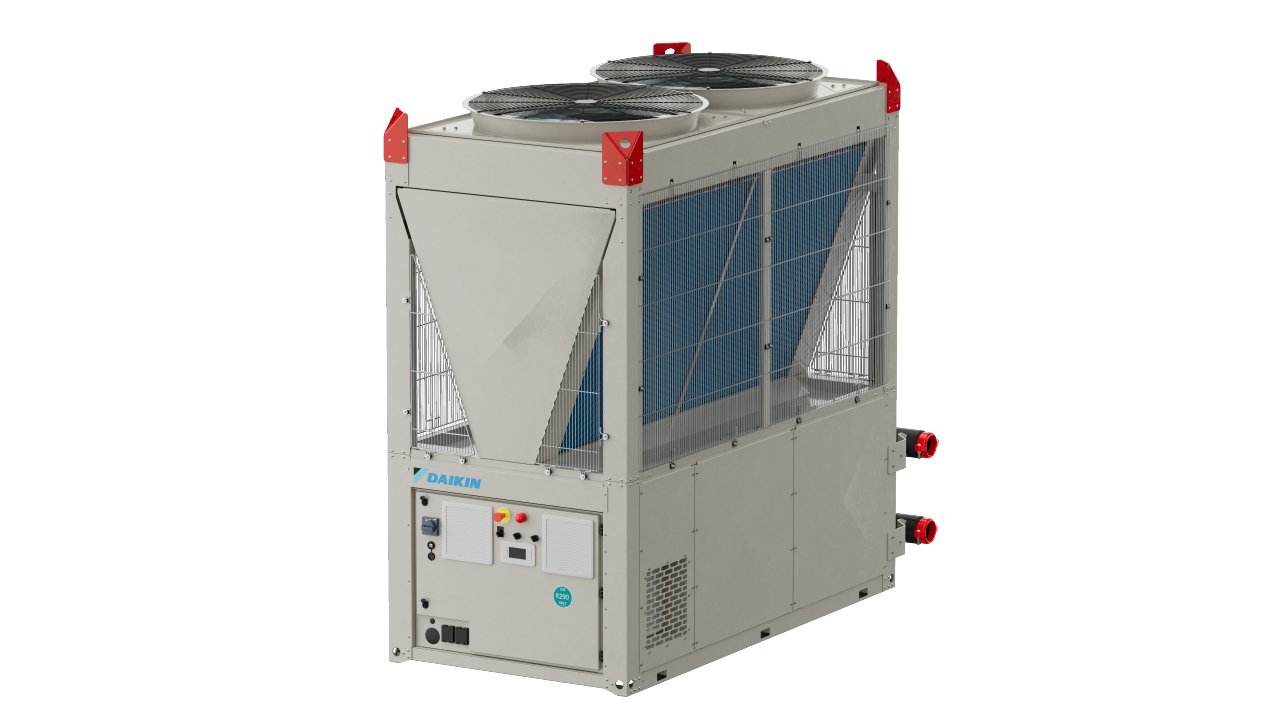

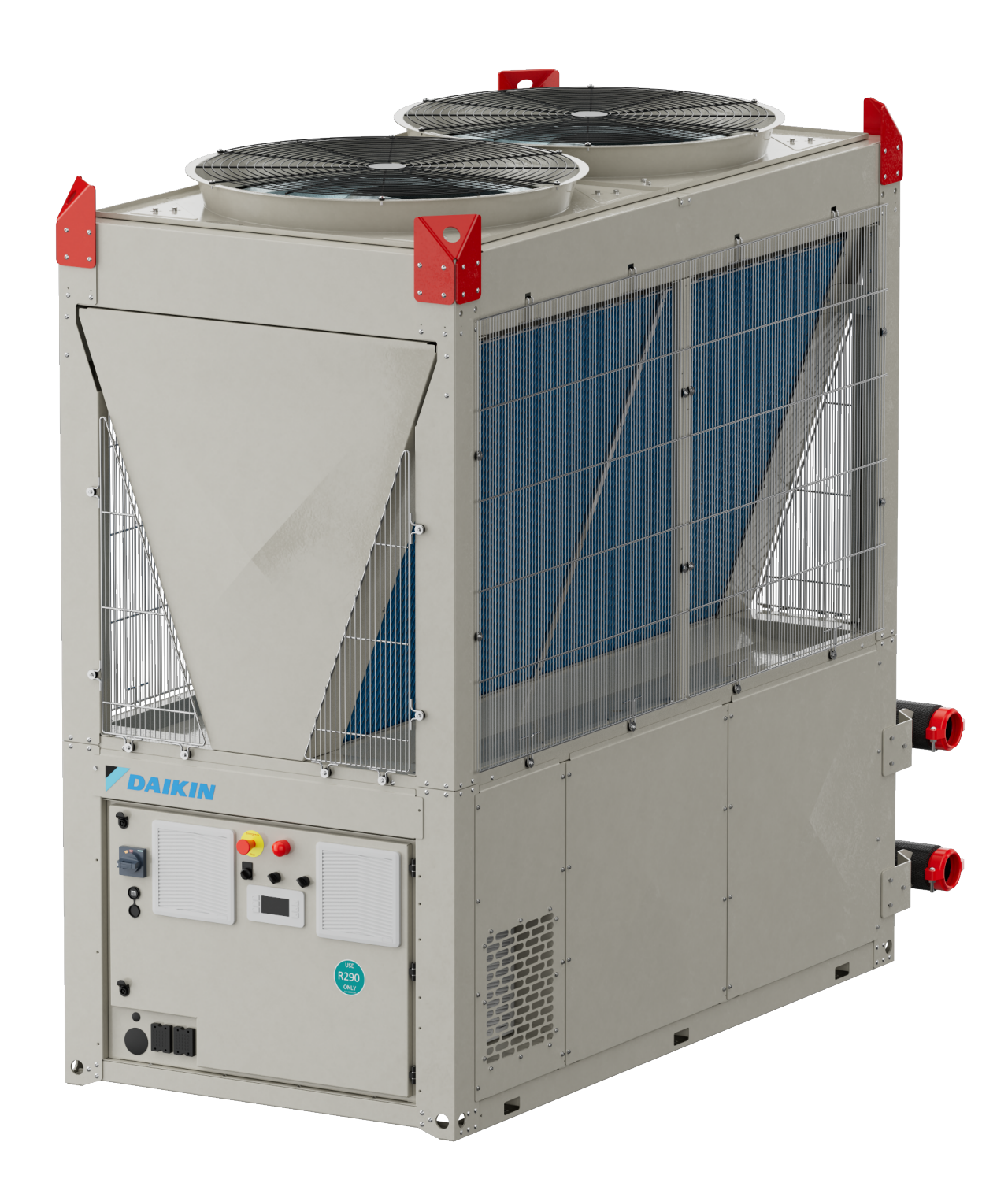

1 osnovni modul – do 135 kW
2 osnovna modula – do 270 kW

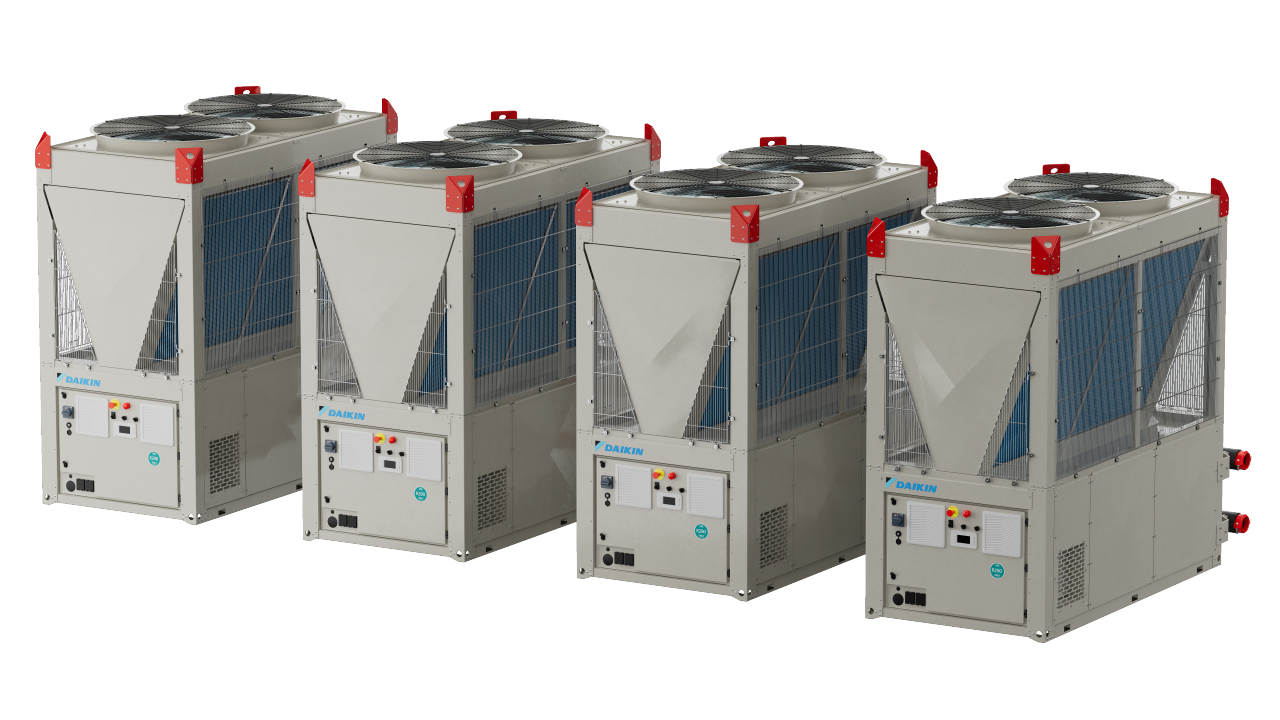

1 niz od 4 modula – do 540 kW

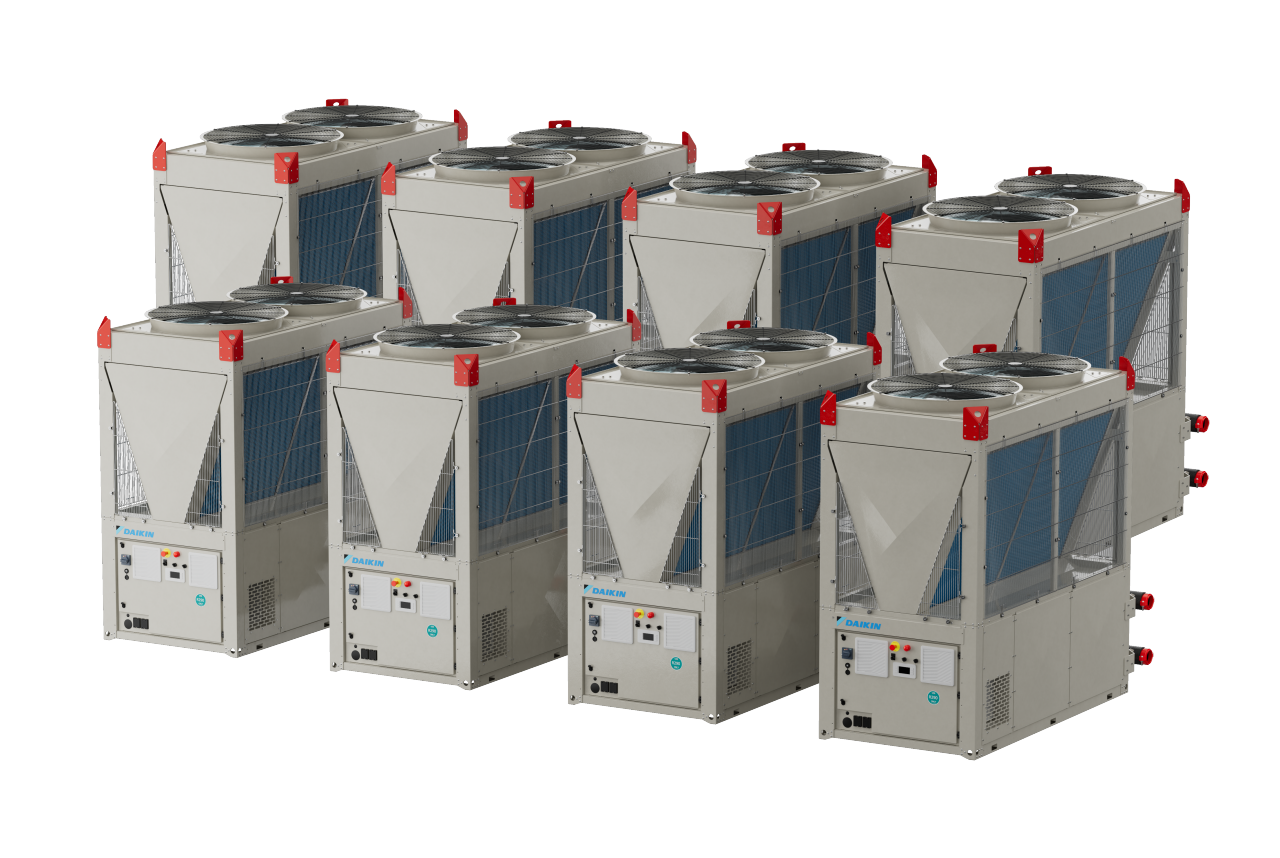

Niz 4 × 4 – do 2000 kW
kojim upravlja iCM sustav upravljanja
Projektirano za vrhunske performanse
Puna inverterska tehnologija
VFD scroll kompresori i iEC ventilatori s inverterskim pogonom prilagođavaju se promjenama opterećenja u stvarnom vremenu, osiguravajući izvanrednu učinkovitost pri djelomičnom opterećenju tijekom svih godišnjih doba.
„Plug and Play” ugradnja
Jedan kabel za napajanje do četiri modula. Komplet razdjelnika sa svim cijevima među jedinicama može se unaprijed ugraditi u tvornici kako bi se dodatno skratilo vrijeme na lokaciji ugradnje.
Rad pri visokim temperaturama
Osigurava grijanje vode do 75 °C, čak i pri niskim vanjskim temperaturama do -20 °C, čime izravno zamjenjuje plinske kotlove za najzahtjevnije primjene.
Prirodna radna tvar
R-290 (propan) ima potencijal globalnog zatopljenja (GWP) od samo 0,02, što osigurava buduću usklađenost s propisima o F-plinu i drastično smanjuje ugljični otisak.
Opcija modula pumpe
Namjenski modul pumpe s inverterskom pumpom i ekspanzijskom posudom od 18 litara integrira se izravno u niz za potpuno samostalan hidraulički sustav.
Priprema za naknadnu ugradnju
Kompaktno slaganje i modularno proširivanje čine EWYK-QZ idealnim za projekte u okviru kojih je prostor ograničen i potrebno je postupno povećanje kapaciteta.
Široko radno područje
Bez kompromisa u pogledu uvjeta.
Pruža pouzdano grijanje i hlađenje u širokom radnom rasponu, uz temperaturama vode do 75 °C, što ovaj sustav čini idealnom zamjenom za kotlove za stambene, hotelske i industrijske primjene.
| Min. | Maks. | |
| Grijanje vode | 20 °C | 75 °C |
| Rashlađena voda | -15 °C | 18 °C |
| Vanjska temperatura | -20 °C | 46 °C |
Daikin Safety Shield
Sigurnost ugrađena u svaku fazu
- Dva detektora curenja radne tvari – pokrivaju kućište kompresora i električnu ploču.
- Ventilatori za odvod zraka s certifikatom ATEX – održavaju pozitivan tlak i uklanjaju sva curenja iz obaju kućišta.
- Zvučna i vizualna upozorenja – odmah se aktiviraju detektorima curenja za brzu reakciju u hitnim slučajevima.
- Neovisno napajanje – svi sigurnosni uređaji pokreću se na namjenskom strujnom krugu, odvojenom od glavnog napajanja jedinice.
- Razvodnik sigurnosnog ventila – usmjerava radnu tvar izvan kućišta kompresora u slučaju previsokog tlaka.
Daikinov sigurnosni pristup obuhvaća cijeli vijek trajanja proizvoda, od proizvodnje i skladištenja do transporta, ugradnje, održavanja i odlaganja, čime se osigurava da partneri i krajnji korisnici u svakom trenutku rade u sigurnom okruženju.
Intelligent Manager za rashladne uređaje
1. Potpuna optimizacija postrojenja
Koordinira sve module u načinu grijanja ili hlađenja, čime se jamče visoka učinkovitost i pouzdane performanse bez obzira na veličinu ili konfiguraciju postrojenja.
2. Proširena arhitektura
Upravlja rashladnim stupovima i sustavima pumpi s razdjelnicima za slučajeve ugradnje hlađene zrakom i vodom putem samo jednog sučelja.
3. Niži operativni troškovi
Smanjenjem potrošnje energije i mehaničkog naprezanja iCM produljuje dugovječnost sustava i ostvaruje mjerljiva povećanja učinkovitosti tijekom vijeka trajanja jedinice.
Tehnički podaci – EWYK-QZ
EWYK135QZXSA2
| Parametar | Vrijednost |
Kapacitet grijanja [H1] – 40/45 °C, 7 °C OAT (kW) | 135 |
COP [H1] (kW/kW) | 3,3 |
SCOP za nisku temperaturu / srednju temperaturu (kW/kW) | 4,2 / 3,2 |
Kapacitet hlađenja [C1] – 12/7 °C, 35 °C OAT (kW) | 128 |
EER [C1] / SEER (kW/kW) | 2,6 / 4,8 |
Razina zvučne snage (dB(A)) | 79,5 |
Dimenzije (D × Š × V) (mm) | 2382 × 1207 × 2653 |
Punjenje radne tvari (kg) | 6,6 |
Vrsta kompresora | 2× Scroll VFD |
| Napajanje | 400 V / 3 ph / 50 Hz |
Kapaciteti niza
1 MODUL
135 kW grijanja / 128 kW hlađenja
2 MODULA
270 kW grijanja / 256 kW hlađenja
3 MODULA
405 kW grijanja / 384 kW hlađenja
4 MODULA
540 kW grijanja / 512 kW hlađenja
Dizajn spreman za budućnost
R-290 je jedna od ekološki najprihvatljivijih radnih tvari. U kombinaciji s potpunom inverterskom tehnologijom i integracijom u pametne mreže EWYK-QZ podržava norme održive izgradnje i u skladu je s najnovijim europskim propisima.
Dizajn za održive zgrade
Spremno za BREEAM
Spremno za LEED
Potpuno usklađeno s najnovijim propisima o F-plinu
Ključni pokazatelji održivosti i učinkovitosti
0,02 GWP – potencijal globalnog zagrijavanja
4,2 SCOP – visoka sezonska učinkovitost (niska temperatura)
75 °C – maksimalna temperatura grijanja vode
-20 °C – minimalna vanjska temperatura u načinu rada grijanja
Saznajte više
Jedan sustav.
Neograničen potencijal.
Razgovarajte s Daikin stručnjakom kako biste pronašli pravu konfiguraciju za svoj projekt.
