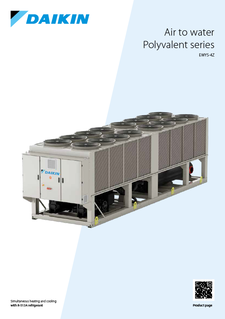

EWYS-4Z_Product catalogue_ECPEN24-446_English
PDF | 537.90KB
Istodobno grijanje i hlađenje radnom tvari R-513A
Proizvod je opremljen Daikin inverterski pogonjenim jednovijčanim kompresorima s varijabilnim frekvencijskim pognom (VFD) i varijabilnim volumnim omjerom (VVR), koji rade s radnom tvari R-513A, koja ima vrlo nizak potencijal globalnog zagrijavanja (GWP).
Njegov raspon učina je od 400 do 800 kW u oba načina rada hlađenja i grijanja, s ukupnim omjerom energetske učinkovitosti (TER) do 7,89. Radi na temperaturama okoline od -18°C do +50°C, s temperaturama ohlađene vode u rasponu od -8°C (s mješavinom voda/glikol) do +20°C, a temperaturama vode za grijanje od +30°C do +60°C.
Kao rezultat toga, EWYS-4Z se može široko koristiti u raznim primjenama, od industrijskih do komercijalnih zgrada, hotela i bolnica. Osigurava pouzdan rad i optimalne performanse u širokom rasponu lokacija i vremenskih uvjeta.
2 konfiguracije zvuka
|
|
Raspon učina
Od 400 do 800 kW u grijanju i hlađenju
Radno područje
Prednosti proizvoda
10 dobrih razloga da odaberete naš EWYS-4Z
Učinkovit rad za ograničavanje tekućih troškova
Br. 1. VFD regulacija i VVR kontrola
Hlađena i topla voda radom u zrak-voda i voda-voda tijekom cijele godine. VFD učinkovito modulira učin jedinice pri djelomičnom opterećenju, dok VVR prilagođava rad kompresora da odgovara svim uvjetima, minimizirajući gubitke energije.
Br. 2. Struja pokretanja
Nema strujnih skokova pri pokretanju. Struja pokretanja je uvijek niža od struje apsorbirane u maksimalnim radnim uvjetima (FLA).
Br. 3. Visok faktor iskorištenja
Održava faktor iskorištenja pomaka uvijek veći od 0,95.
Br. 4. Potrebni su brzi uvjeti udobnosti i nizak sadržaj vode
Varijacija izlazne snage u izravnom odnosu sa zahtjevima sustava za hlađenje i grijanje omogućuje mu postizanje zadanih uvjeta za manje od jedne minute, što mu omogućuje pravilan rad s istom količinom vode kao u petlji inverterskog rashladnog uređaja samo za hlađenje.
Izuzetna pouzdanost
Br. 5. Rashladni krugovi
Dva odvojena i neovisna kruga radne tvari osiguravaju maksimalnu sigurnost i jednostavnost održavanja
Br. 6. VFD tehnologija hlađena radnom tvari
Na Daikin VFD tehnologiju hlađenu radnom tvari ne utječu uvjeti okoline (temperatura okoline, nadmorska visina ili kvaliteta zraka) čime se osigurava neusporediva pouzdanost.
Br. 7. Jednovijčani kompresori
Daikin jednovijčani kompresori imaju visoko uravnotežena mehanička opterećenja, koja smanjuju naprezanje komponenti, produljuju vijek trajanja jedinice, poboljšavaju pouzdanost i minimaliziraju emisije vibracija i buke. Izvrsna volumetrijska učinkovitost kompresora čini ih idealnim za primjene s promjenjivom brzinom.
Integracija višenamjenske jedinice u veći HVAC sustav
Br. 8. Intelligent Manager za rashladne uređaje
Daikin intelligent Manager za rashladne uređaje (iCM) omogućuje kontrolu do 8 jedinica unutar sustava i upravlja redoslijedom i učinom svake jedinice kako bi se postigao ukupni potrebni kapacitet uz smanjenje potrošnje energije. To osigurava upravljanje učinom jedinica bez potrebe za dodatnom upravljačkom pločom, uz korištenje softverske funkcije jedinice. Ovaj pristup pruža visoko isplativo rješenje postrojenja, čime se daje prednost pouzdanosti nad učinkovitosti.
Br. 9. Kaskadni sustav
Daikin iCM osigurava pravilnu integraciju jedinica EWYS-4Z u sustav s različitim vrstama jedinica, kao što je 4-cijevni sustav s EWYS-4Z i rashladnim uređajem s povratom topline ili dizalicom topline s prekretnim ventilom za promjenu načina rada.
U oba slučaja može se projektirati potpuni Daikin HVAC sustav. U drugom slučaju, integracija s dizalicama topline voda-voda (pod istom kontrolom sustava) omogućuje potpunu dekarbonizaciju grijanja čak i tamo gdje bi terminali i dalje bili radijatori. Doista, Daikin kaskadni sustav može se dizajnirati za opskrbu vodom za grijanje do 75°C, uzimajući u obzir EWYS-4Z u kombinaciji s dizalicama topline izvorom vode s jednovijčanim kompresorom, eventualno također opremljenim VFD-om i dostupnim s različitim opcijama radne tvari (R-1234ze, R-513A, R-134a).
Br. 10. Daikin „on Site“
EWYS-4Z opremljen je Daikin „on Site“, sustavom daljinskog nadzora temeljenim na oblaku koji osigurava ispravnu funkcionalnost rashladnih i grijanih postrojenja.
Ovaj daljinski sustav omogućuje upraviteljima objekata da lako identificiraju probleme i pronađu prava rješenja kad god se pojavi alarm. Platforma omogućuje procjenu parametara u stvarnom vremenu, što omogućuje podešavanje postavki i daljinsku intervenciju kada je to potrebno.
Jedinica je opremljena modemom i GSM karticom koja omogućuje autonomnu internetsku vezu.
Primjena proizvoda
Hlađenje + Grijanje
Hlađenje i grijanje prostora
- Centralno grijanje, a istovremeno potreba za hlađenjem. Jedinicama se može upravljati kao master/slave do niza od 4 modula po masteru
- Bolnice i uredi
- Zamjene i novogradnja
- Mogući terminali:
- Grijanje
- Radijatori (do 60°C)
- Podno grijanje (30-35°C)
- Ventilokonvektori (45°C)
- Hlađenje
- Ventilokonvektori (7°C)
- Grijanje
Hlađenje + grijanje + potrošna topla voda
Hlađenje i grijanje prostora + potrošna topla voda
- Centralno grijanje, a istovremeno potreba za hlađenjem. Jedinicama se može upravljati kao master/slave do niza od 4 modula po masteru
- Bolnice i uredi
- Zamjene i novogradnja
- Mogući terminali:
- Grijanje
- Radijatori (do 60°C)
- Podno grijanje (30-35°C)
- Ventilokonvektori (45°C)
- Hlađenje
- Ventilokonvektori (7 °C)
- Grijanje
